電氣套管型號
- 品牌：???潤泰達
- 型號：???02S404

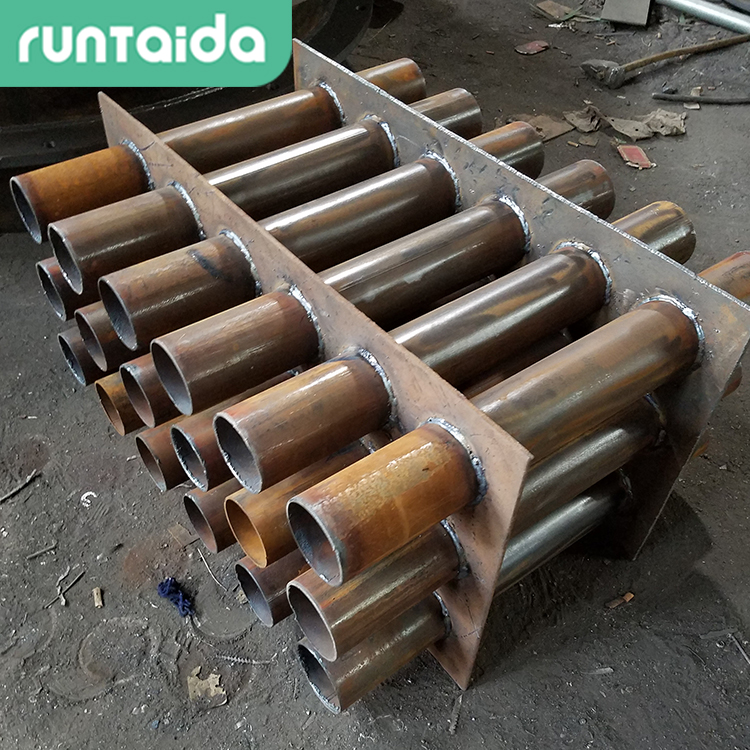

人防密閉套管是一種主要用于五金管道的建筑預埋管件。
人防密閉套管主要是按照國家標準04FS02圖集所進行生產的，該產品主要是為了解決有些地下工程需要管路穿墻而過，而通過處又有嚴密防水要求；還有些構筑物也需要管路穿墻而過，同時又限制管路不能因溫度變化或外力產生伸縮和位移，更不允許管路在外在因素作用下產生振動而設計制作的。人防密閉套管的管子從套管中間所通過的時候，管子的外徑與套管的中間應該采用填料所進行密封，起到了止水防漏和減震的作用。
型 號：07FS02

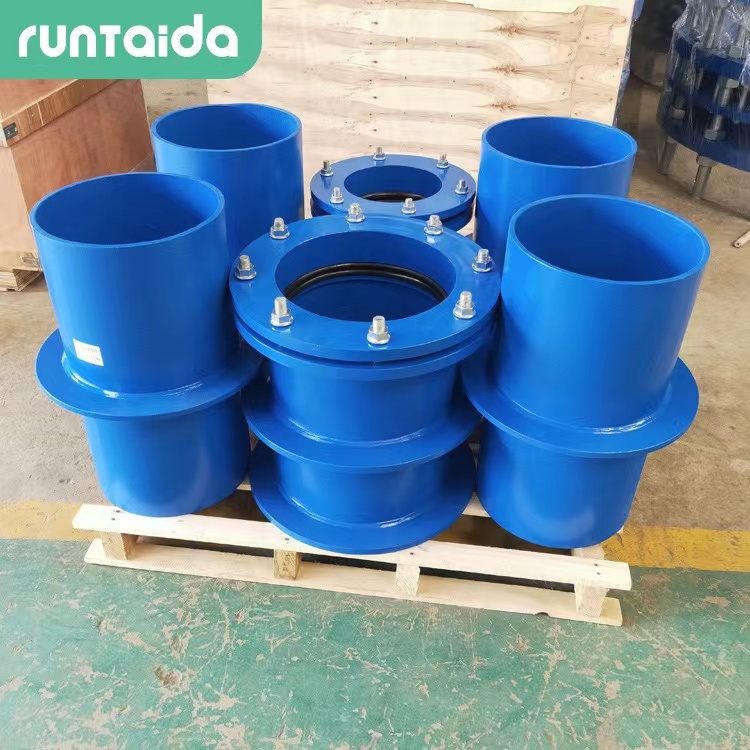

防護密閉套管的型號是：A型、B型、C型、D型、E型、F型
防護密閉套管執行的標準是：《07FS02防空地下室給排水設施安裝》
防護密閉套管的作用是：對于穿過人防維護的管道起到防護密閉措施，所有又稱為人防密閉套
A型防護密閉套管主要由：鋼制套管和翼環做成，適用與穿鋼塑復合管的管道。
B型防護密閉套管主要由：鋼制套管、翼環和擋圈組成，適用與穿鋼管的管道。
C型防護密閉套管主要由：鋼制套管、翼環、擋版、固定法蘭組成，適用與穿鋼塑復合管的管道。
D型防護防水套管主要由：鋼制套管、翼環、擋圈、擋板、固定法蘭組成，適用于穿鋼管的管道。
E型防護密閉套管主要由：鋼制套管、翼環、固定法蘭、擋板組成，適用與穿鋼塑復合管的管道。
F型防護密閉套管主要由：鋼制套管、翼環、擋圈、固定法蘭、擋板組成，適用與穿鋼管的管道。
有擋板和固定法蘭的防護密閉套管在安裝時，需要先把填充材料施工完后再進行擋板和固定法蘭的焊接。
|
DN |
D1 |
D2 |
D3 |
D4 |
D5 |
D7 |
L |
L0 |
L1 |
L2 |
d1 |
d2 |
d3 |
D1 |
D2 |
K |
n-M |
|
50 |
60 |
95 |
65 |
145 |
200 |
81 |
65 |
\ |
72 |
30 |
3.5 |
4 |
8 |
65 |
86 |
4 |
4-M12 |
|
65 |
76 |
114 |
80 |
165 |
220 |
96 |
65 |
25 |
72 |
30 |
3.75 |
4 |
8 |
80 |
105 |
4 |
4-M12 |
|
80 |
89 |
127 |
95 |
180 |
235 |
115 |
65 |
25 |
76 |
38 |
4 |
4 |
10 |
95 |
118 |
4 |
4-M16 |
|
100 |
108 |
146 |
114 |
200 |
255 |
134 |
65 |
25 |
76 |
38 |
4 |
4.5 |
10 |
114 |
136 |
4 |
4-M16 |
|
125 |
133 |
180 |
140 |
235 |
290 |
160 |
65 |
25 |
76 |
38 |
4 |
6 |
10 |
140 |
167 |
6 |
6-M16 |
|
150 |
159 |
203 |
165 |
260 |
315 |
185 |
65 |
25 |
76 |
38 |
4.5 |
6 |
10 |
165 |
190 |
6 |
6-M16 |
|
200 |
219 |
265 |
226 |
320 |
375 |
246 |
65 |
25 |
76 |
38 |
6 |
6 |
10 |
226 |
252 |
6 |
6-M16 |
