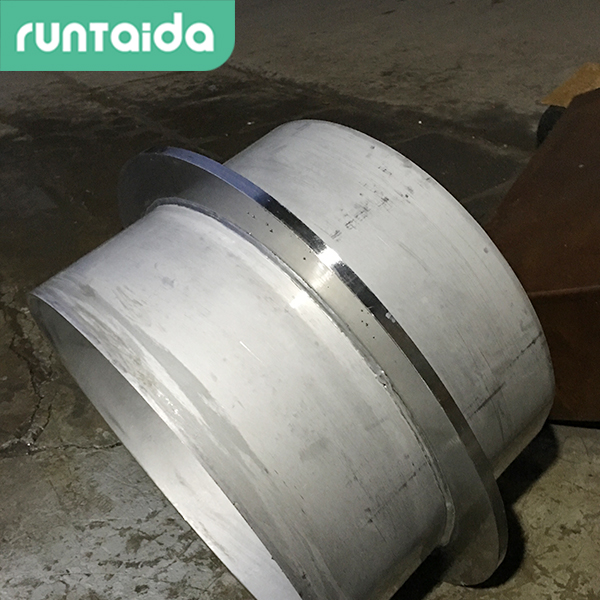

水池不銹鋼剛性防水套管
- 品牌：???潤泰達
- 型號：???02S404
適用范圍
1 、剛性防水套管，適用于鑄鐵管，也適用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。
2、翼環及鋼套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
3 、套管尺寸表內所列之材料重量為鋼套管（套管長度 L 值按 200mm 計算）及翼環之重量。鋼套管及翼環用 A3 材料制作， T42 焊條焊接。
4 、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍， Ⅱ型套管應比翼環直徑（ D4 ）大 200mm ，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。
5 、防水套管處的混凝土墻厚，應不小于 200mm ，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，最小應比翼環直徑（ D4 ）大 200mm 。
6、剛性防水套管多用油麻、石棉水泥填充，填充后緊密搗實。
檢查標準
剛性防水套管對焊接要求及檢查標準，普通套管，多用焊接管制成，套管兩端應機械裁口（如，用無齒鋸等），對壁厚要求不嚴，管道穿越地下室等有防水要求的建筑物、構筑物時，設置的特殊制作的套管。常用剛性防水套管。剛性防水套管，需在套管外焊接止水環翼，對套管的壁厚、環翼的壁厚都有嚴格的要求
剛性防水套管工程使用的母材及焊接材料 使用前必須進行檢查 確認材料與材質證明相符 并且材質符合設計文件 相關工程標準時 方可使用.設計文件規定防水套管焊縫系數為 1 的工程 設計文件 相關工程標準或焊接作業指導書規定全部焊縫進行射線檢測或超聲檢測的工程 其所使用的母材及焊接材料應進行復驗。
|
DN |
D1 |
D2 |
D3 |
D4 |
δ |
C |
重量 |
|
|
鑄鐵管 |
球墨鑄鐵管 |
|||||||
|
75 |
93 |
- |
115 |
135 |
245 |
12 |
10 |
9.25 |
|
100 |
118 |
118 |
140 |
160 |
270 |
12 |
10 |
1O.89 |
|
150 |
169 |
170 |
190 |
220 |
330 |
16 |
12 |
21.12 |
|
200 |
220 |
220 |
240 |
270 |
380 |
16 |
12 |
25.91 |
|
250 |
271.6 |
274 |
295 |
325 |
435 |
16 |
12 |
31.17 |
|
300 |
322.8 |
326 |
377 |
380 |
500 |
16 |
12 |
37.40 |
|
350 |
374 |
378 |
400 |
435 |
555 |
20 |
16 |
50.66 |
|
400 |
425.6 |
429 |
450 |
485 |
605 |
20 |
16 |
56.45 |
|
450 |
476.8 |
- |
500 |
535 |
655 |
20 |
16 |
62.24 |
|
500 |
528 |
532 |
555 |
595 |
735 |
22 |
18 |
81.94 |
|
600 |
630.8 |
635 |
660 |
700 |
840 |
22 |
18 |
96.27 |
|
700 |
733 |
738 |
760 |
805 |
945 |
26 |
20 |
126.1 |
|
800 |
836 |
842 |
865 |
910 |
1050 |
26 |
20 |
142.4 |
|
900 |
939 |
945 |
970 |
1020 |
1160 |
28 |
20 |
175.3 |
|
1000 |
1041 |
1048 |
1075 |
1125 |
1265 |
28 |
20 |
193.3 |
|
1100 |
1144 |
- |
1170 |
1225 |
1365 |
30 |
24 |
229.4 |
|
1200 |
1246 |
1255 |
1280 |
1335 |
1475 |
30 |
24 |
250.0 |
