地下室不銹鋼防水套管
- 品牌：???潤泰達
- 型號：???02S404
剛性防水套管是鋼管外加翼環（鋼板做的環形套在鋼管上），裝于墻內（多為混凝土墻），用于一般管道穿墻，利于墻體的防水。
一般的水池為了防止水從側壁漏出,要求穿水池上的水管都要安裝防水套管,邊上設止水翼環。
剛性防水套管適用于管道穿墻處不承受管道振動和伸縮變形的構（建）筑物，適用于管道穿墻處空間有限或管道安裝先于構（建）筑物或管道的更新改造。對于有地震設防要求的地區，如采用鋼性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接。A型適用于鋼管，B,C型適用于球墨鑄鐵鋼管及鑄鐵管。

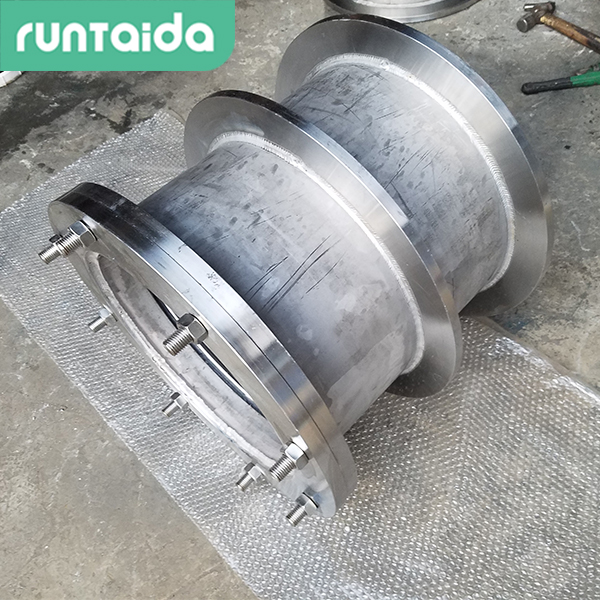

鋼制柔性防水套管是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物；鋼性防水套管一般適用于管道穿過墻壁之處要求一般防水的構筑物；柔性及剛性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將套管一次凝固于墻內；防水套管施用于建筑、化工、鋼鐵、自來水、污水處理等單位。
柔性防水套管尺寸重量表
|
Dg |
D1 |
D2 |
D3 |
D8 |
D9 |
D10 |
l 0 |
l |
l 1 |
l 2 |
l 3 |
C |
δ 1 |
δ 2 |
δ 3 |
b 1 |
b 2 |
b 3 |
d |
h |
k |
ф |
M |
螺孔n |
|
50 |
60 |
70 |
90 |
108 |
109 |
99 |
60 |
60 |
70 |
50 |
12 |
1.8 |
4 |
4 |
10 |
14 |
10 |
10 |
20 |
5 |
4 |
14 |
12 |
4 |
|
70 |
73 |
83 |
103 |
121 |
122 |
112 |
60 |
60 |
70 |
50 |
12 |
1.8 |
4 |
4 |
10 |
14 |
10 |
10 |
20 |
5 |
4 |
14 |
12 |
4 |
|
80 |
89 |
99 |
121 |
140 |
141 |
130 |
60 |
60 |
75 |
55 |
14 |
2 |
4.5 |
4 |
11 |
16 |
10 |
10 |
20 |
5 |
4 |
18 |
16 |
4 |
|
100 |
108 |
118 |
140 |
159 |
160 |
149 |
60 |
60 |
75 |
55 |
14 |
2 |
4.5 |
4 |
11 |
16 |
10 |
10 |
20 |
5 |
4 |
18 |
16 |
4 |
|
125 |
133 |
141 |
161 |
180 |
181 |
168 |
50 |
60 |
75 |
50 |
16 |
2 |
5.5 |
4 |
10 |
18 |
10 |
10 |
16 |
6 |
5 |
18 |
16 |
8 |
|
150 |
159 |
165 |
185 |
203 |
204 |
190 |
50 |
60 |
75 |
50 |
16 |
2 |
6 |
4.5 |
10 |
18 |
10 |
10 |
16 |
6 |
5 |
18 |
16 |
8 |
|
200 |
219 |
229 |
249 |
273 |
274 |
258 |
60 |
60 |
75 |
50 |
16 |
2 |
7 |
6 |
10 |
20 |
10 |
15 |
20 |
8 |
7 |
18 |
16 |
8 |
|
250 |
273 |
281 |
301 |
325 |
326 |
308 |
50 |
60 |
75 |
50 |
16 |
2 |
8 |
7 |
10 |
20 |
10 |
15 |
16 |
8 |
7 |
18 |
16 |
12 |
|
300 |
325 |
332 |
352 |
377 |
378 |
358 |
50 |
60 |
80 |
55 |
16 |
2.5 |
9 |
8 |
10 |
20 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
12 |
|
350 |
377 |
383 |
401 |
426 |
427 |
406 |
50 |
60 |
85 |
55 |
20 |
2.5 |
9.5 |
9 |
9 |
22 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
12 |
|
400 |
426 |
434 |
454 |
480 |
481 |
461 |
50 |
60 |
85 |
55 |
20 |
2.5 |
9 |
9 |
10 |
24 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
16 |
|
450 |
480 |
486 |
506 |
530 |
531 |
511 |
50 |
60 |
85 |
60 |
20 |
2.5 |
9 |
9 |
10 |
24 |
12 |
15 |
16 |
8 |
7 |
23 |
20 |
16 |
|
500 |
530 |
540 |
560 |
588 |
589 |
569 |
60 |
70 |
95 |
65 |
20 |
2.5 |
9 |
9 |
10 |
25 |
12 |
15 |
20 |
8 |
7 |
23 |
20 |
16 |
|
600 |
630 |
640 |
660 |
688 |
689 |
669 |
60 |
70 |
95 |
65 |
22 |
2.5 |
9 |
9 |
10 |
26 |
12 |
20 |
20 |
10 |
9 |
25 |
22 |
20 |
|
700 |
720 |
730 |
750 |
778 |
779 |
759 |
60 |
75 |
110 |
75 |
25 |
2.5 |
9 |
9 |
10 |
28 |
12 |
20 |
20 |
10 |
9 |
25 |
22 |
24 |
|
800 |
820 |
830 |
850 |
878 |
879 |
859 |
60 |
75 |
110 |
75 |
25 |
3.5 |
9 |
9 |
10 |
28 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
24 |
|
900 |
920 |
930 |
950 |
978 |
978 |
959 |
60 |
75 |
110 |
75 |
27 |
3.5 |
9 |
9 |
10 |
30 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
24 |
|
1000 |
1020 |
1030 |
1050 |
1078 |
1079 |
1059 |
60 |
75 |
110 |
75 |
27 |
3.5 |
9 |
9 |
10 |
30 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
28 |
