防水套管管道靜電接地安裝方法
防水套管的用途非常廣泛，其中主要用在用于有減震需要的管路它是管道通向水池的通道。普通套管-比要用的管道粗2-4厘米，固定在墻或板內，管道從中通過。柔性套管-就是在套管與管道之間用柔性材封堵起到密封效果。剛性套管-就是套管與管道間用鋼性材料封堵達到密封效果。防水套管-就是套管所使用的環境是防止液體漏出或漏入的地方(比如水池、化糞池、地下室等），就是在套管外壁增加不少于1圈的防水翼，這樣套管澆筑在墻體內時就成為一個整體，不會因熱脹冷縮因數而出現裂紋而滲漏。但是普通的套管很難密封，從套管與管道之間會有漏水、套管與墻壁之間也易漏水，一般在做水池的時候要用到套管，它是管道通向水池的通道。但是普通的套管很難密封，從而從套管與管道之間會有漏水、套管與墻壁之間也易漏水。只用防水套管的話解決了套管與墻壁之間的漏水，還不能解決套管與管道之間的密封，柔性防水套管正好可以解決兩種問題。
防水套管管道靜電接地安裝方法，今天跟大家分享一下，剛性防水套管、柔性防水套管，怎樣能達到正確無誤的安裝要求。
1、有靜電接地要求的柔性防水套管管道，各段間應導電良好，當每對法蘭或螺紋接頭間電阻值大于0.03Ω時，應有導線跨接，(跨接由電氣專業負責）；
2、管道系統靜電接地引出線，宜采用焊接形式；
3、有靜電接地要求的不銹鋼柔性防水套管管道，導線跨接或接地引線應采用不銹鋼板過渡，不得與不銹鋼管道直接連接。

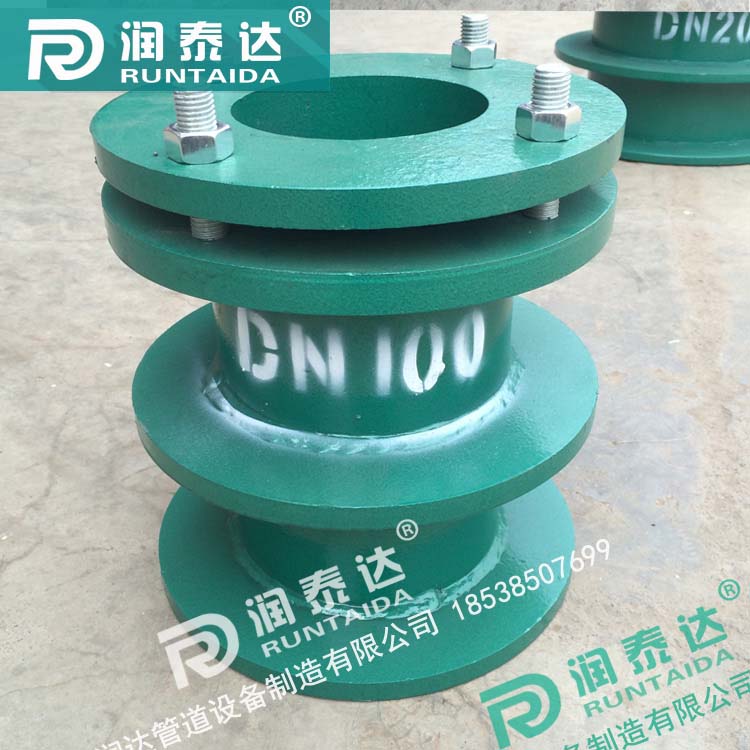

S312型柔性防水套管說明：
1 、本圖尺寸均以毫米來計。
2 、S312型柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
3 、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
4 、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。
5 、穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ）大 200mm 。
6 、套管的材料重量是按墻厚 L 值為 300mm 計算，如墻厚大于 300mm 應另行計算。
7 、套管部件焊接材料，用 A3 材料制作， T42 焊接。
|
DN |
D1 |
D2 |
D3 |
D14 |
δ |
B |
k |
重量 |
|
50 |
60 |
80 |
114 |
225 |
3.5 |
10 |
4 |
4.49 |
|
65 |
75.5 |
95 |
121 |
230 |
3.75 |
10 |
4 |
4.66 |
|
80 |
89 |
110 |
140 |
250 |
4 |
10 |
4 |
5.33 |
|
100 |
108 |
130 |
159 |
270 |
4.5 |
10 |
5 |
6.36 |
|
125 |
133 |
155 |
180 |
290 |
6 |
10 |
6 |
8.33 |
|
150 |
159 |
180 |
219 |
330 |
6 |
10 |
6 |
1O.06 |
|
200 |
219 |
240 |
273 |
385 |
8 |
12 |
8 |
15.9 |
|
250 |
273 |
295 |
325 |
435 |
8 |
12 |
8 |
18.68 |
|
300 |
325 |
345 |
377 |
500 |
10 |
14 |
10 |
27.40 |
|
350 |
377 |
400 |
426 |
550 |
10 |
14 |
10 |
30.95 |
|
400 |
426 |
445 |
480 |
600 |
10 |
14 |
10 |
34.35 |
|
450 |
480 |
500 |
530 |
650 |
1O |
14 |
10 |
37.85 |
|
500 |
530 |
550 |
590 |
730 |
10 |
16 |
10 |
44.54 |
|
600 |
630 |
660 |
690 |
830 |
10 |
16 |
10 |
54.50 |
|
700 |
720 |
750 |
790 |
920 |
10 |
16 |
10 |
61.43 |
|
800 |
820 |
850 |
880 |
1020 |
10 |
16 |
10 |
69.12 |
|
900 |
920 |
950 |
980 |
1120 |
10 |
16 |
10 |
76.81 |
|
1000 |
1020 |
1050 |
1080 |
1230 |
10 |
16 |
10 |
84.50 |
|
1200 |
1220 |
1250 |
1290 |
1430 |
12 |
20 |
12 |
122.5 |
|
1400 |
1420 |
1450 |
1490 |
1630 |
12 |
20 |
12 |
141.3 |
|
1600 |
1620 |
1650 |
1690 |
1830 |
14 |
20 |
14 |
176.4 |
|
1800 |
1820 |
1850 |
1900 |
2040 |
16 |
20 |
16 |
216.6 |
|
2000 |
2020 |
2050 |
2100 |
2240 |
16 |
20 |
16 |
239.3 |
