防水套管在安裝時要仔細選用分類和型號
安裝工程監理過程中，經常遇到水電防水套管施工監理問題，首先應了解水電防水套管施工工序和安裝方法，對我們進行安裝監理質量控制是大有好處的。

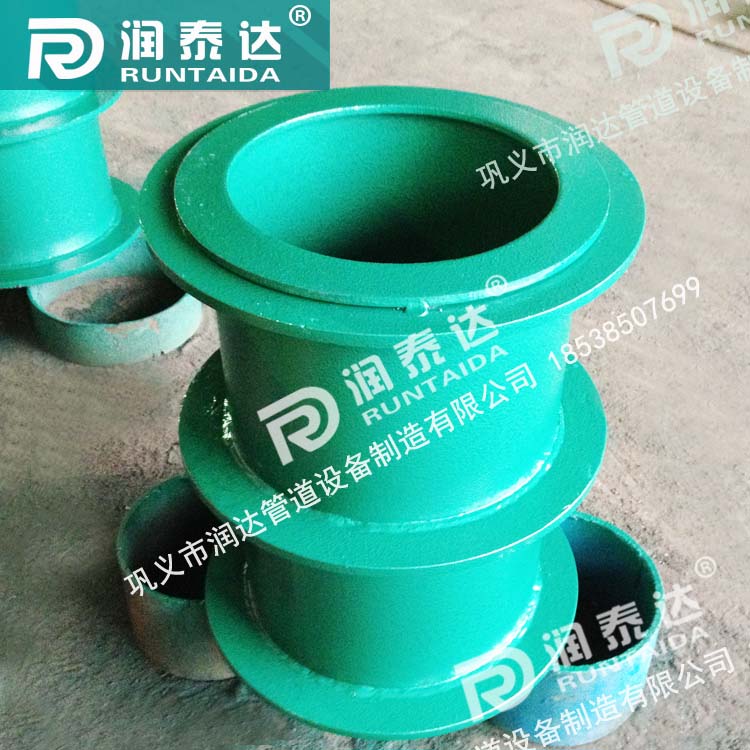

防水套管有柔性和剛性套管區分，剛性可分為ⅰ、ⅱ、ⅲ型，在使用時要仔細選用分類和型號，并根據圖紙要求和國標圖集正確采購或加工防水套管。
防水套管的加工材料應用a3鋼材料制作，t422焊條焊接，加工防水套管時，應采用中間沒有焊縫的整根鋼管。防水翼環與管應雙面焊接，焊接密實、無虛焊，管切割口應平整，無毛刺，翼環鋼板厚度不得小于10mm（ⅲ型翼環厚度為小于5mm），防水套管應按規范加工，加工完畢后，柔性套管內壁、剛性套管外壁及翼環宜刷底漆一遍（樟單或冷底子油）。
防水套管按扎應在鋼筋綁扎成型、單面立模時進行。按照圖紙要求找準坐標標高，防水套管安裝應保證兩管端水平并與墻體垂直，用鋼筋將防水套管加固焊牢，防止砼澆搗時產生位移。為了防止漏漿，在防水套管安裝后應用泡沫、舊報紙等填充物將套管堵死。
剛性防水套管安裝時，填充物為油麻或棉繩，與水泥應分層排打密實，并做好水泥凝固養護。柔性套管安裝時，要求填料（橡皮圈或油浸石棉盤根）的粗細與管間隙配合，法蘭螺栓應對角擰緊，并要力度均勻。
電纜用防水套管一般多個排列在一起，加工時翼環宜用整塊鋼板，切厚度不小于6mm，防水套管外側法蘭與套管應焊密實，長度應超過散水坡100mm，防水管內側應加工成喇叭口，距墻10cm。電纜穿入防水套管后，采用油浸黃麻繩緊纏在電纜上，填入管口，法蘭墊料用不小于10mm橡皮墊，對角拎緊法蘭蓋螺栓，做到填料密實。電纜防水套管外側（散水坡下防水管）防腐按設計要求。
防水套管安裝完畢，施工單位自檢合格，監理進行專項驗收并簽署隱蔽工程報告后，施工單位方可流注砼。
|
Dg |
D1 |
D2 |
D3 |
D8 |
D9 |
D10 |
l 0 |
l |
l 1 |
l 2 |
l 3 |
C |
δ 1 |
δ 2 |
δ 3 |
b 1 |
b 2 |
b 3 |
d |
h |
k |
ф |
M |
螺孔n |
|
50 |
60 |
70 |
90 |
108 |
109 |
99 |
60 |
60 |
70 |
50 |
12 |
1.8 |
4 |
4 |
10 |
14 |
10 |
10 |
20 |
5 |
4 |
14 |
12 |
4 |
|
70 |
73 |
83 |
103 |
121 |
122 |
112 |
60 |
60 |
70 |
50 |
12 |
1.8 |
4 |
4 |
10 |
14 |
10 |
10 |
20 |
5 |
4 |
14 |
12 |
4 |
|
80 |
89 |
99 |
121 |
140 |
141 |
130 |
60 |
60 |
75 |
55 |
14 |
2 |
4.5 |
4 |
11 |
16 |
10 |
10 |
20 |
5 |
4 |
18 |
16 |
4 |
|
100 |
108 |
118 |
140 |
159 |
160 |
149 |
60 |
60 |
75 |
55 |
14 |
2 |
4.5 |
4 |
11 |
16 |
10 |
10 |
20 |
5 |
4 |
18 |
16 |
4 |
|
125 |
133 |
141 |
161 |
180 |
181 |
168 |
50 |
60 |
75 |
50 |
16 |
2 |
5.5 |
4 |
10 |
18 |
10 |
10 |
16 |
6 |
5 |
18 |
16 |
8 |
|
150 |
159 |
165 |
185 |
203 |
204 |
190 |
50 |
60 |
75 |
50 |
16 |
2 |
6 |
4.5 |
10 |
18 |
10 |
10 |
16 |
6 |
5 |
18 |
16 |
8 |
|
200 |
219 |
229 |
249 |
273 |
274 |
258 |
60 |
60 |
75 |
50 |
16 |
2 |
7 |
6 |
10 |
20 |
10 |
15 |
20 |
8 |
7 |
18 |
16 |
8 |
|
250 |
273 |
281 |
301 |
325 |
326 |
308 |
50 |
60 |
75 |
50 |
16 |
2 |
8 |
7 |
10 |
20 |
10 |
15 |
16 |
8 |
7 |
18 |
16 |
12 |
|
300 |
325 |
332 |
352 |
377 |
378 |
358 |
50 |
60 |
80 |
55 |
16 |
2.5 |
9 |
8 |
10 |
20 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
12 |
|
350 |
377 |
383 |
401 |
426 |
427 |
406 |
50 |
60 |
85 |
55 |
20 |
2.5 |
9.5 |
9 |
9 |
22 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
12 |
|
400 |
426 |
434 |
454 |
480 |
481 |
461 |
50 |
60 |
85 |
55 |
20 |
2.5 |
9 |
9 |
10 |
24 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
16 |
|
450 |
480 |
486 |
506 |
530 |
531 |
511 |
50 |
60 |
85 |
60 |
20 |
2.5 |
9 |
9 |
10 |
24 |
12 |
15 |
16 |
8 |
7 |
23 |
20 |
16 |
|
500 |
530 |
540 |
560 |
588 |
589 |
569 |
60 |
70 |
95 |
65 |
20 |
2.5 |
9 |
9 |
10 |
25 |
12 |
15 |
20 |
8 |
7 |
23 |
20 |
16 |
|
600 |
630 |
640 |
660 |
688 |
689 |
669 |
60 |
70 |
95 |
65 |
22 |
2.5 |
9 |
9 |
10 |
26 |
12 |
20 |
20 |
10 |
9 |
25 |
22 |
20 |
|
700 |
720 |
730 |
750 |
778 |
779 |
759 |
60 |
75 |
110 |
75 |
25 |
2.5 |
9 |
9 |
10 |
28 |
12 |
20 |
20 |
10 |
9 |
25 |
22 |
24 |
|
800 |
820 |
830 |
850 |
878 |
879 |
859 |
60 |
75 |
110 |
75 |
25 |
3.5 |
9 |
9 |
10 |
28 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
24 |
|
900 |
920 |
930 |
950 |
978 |
978 |
959 |
60 |
75 |
110 |
75 |
27 |
3.5 |
9 |
9 |
10 |
30 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
24 |
|
1000 |
1020 |
1030 |
1050 |
1078 |
1079 |
1059 |
60 |
75 |
110 |
75 |
27 |
3.5 |
9 |
9 |
10 |
30 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
28 |
