建筑給排水工程中管道穿越樓面剛性防水套管處理辦法
摘要：管道穿越樓面屋面預埋剛性防水套管，能有效預防樓板滲漏水，在建筑給排水工程中普遍采用。但從價值工程角度考慮，剛性防水套管制安成本過高，價值系數偏低，要求另找既能防水又能降低造價的途徑，通過對規范的分析、對套管防水機理的研究，認為設置防水套管要進行技術、經濟比較，不同部位要區分對待，并提出了穿越樓面的處理辦法。
關鍵詞：建筑給排水；樓面；屋面；防水套管；設置
1 問題的提出
建筑給排水工程施工圖紙的施工說明中往往有達樣一條：管道穿越樓面、屋面、水箱，需預埋剛性防水套管；穿地下室剪力墻需預埋柔性防水套管．工程實踐表明：防水套管在解決滲漏水問題上的確起到很好的預防作用，房地產發展初期，常有新聞媒體報道樓板漏水問題，衛生間的樓板漏水情況更是嚴重，最近幾年很少有類似的報道，防水套管對解決這個問題起到了非常重要的作用。
剛性防水套管解決了滲漏水問題，但它的代價不低，根據浙江省建筑建設工程定額解釋，管道穿越水池壁、地下室外墻、屋面預埋的防水套管制作、安裝單價直接套用全國統一安裝工程預算定額浙江省單位估價表第6-2303至6-2354定額子項，管道穿樓板按不同的樓板結構厚度乘相應的系數：當樓板厚度小于等于100 mm時，相應子目定額乘0.2；當樓板厚度小于等于200 mm時，相應子目定額乘0.4；當樓板厚度大于200 mm時，相應子目定額乘0.6．按這樣的計算原則，請看幾個工程實例（見表1）；
幾點說明：
(1)表1所列數據，摘自具有審計資質的中介機構的審計報告；
(2)套管費用與工程造價計算口徑一致；
(3)住宅和商住樓只計給排水管道，辦公樓和學生公寓計人衛生器具，病房大樓包括衛生器具和熱水系統．因此，各個工程套管占造價的比例相差較大，設施越簡單，比例越大．
由表1可知，套管費用占給排水工程造價的比例很高，特別是住宅類超過30%，平方造價達到10元，讓用戶難以承受．
工程設計中剛性防水套管是否必需，有沒有既能降低造價又能起到防水作用的方法，用價值工程理論的說法，即能不能尋找一條功能保持不變、成本能夠降低、價值系數能夠提高的途徑．答案是肯定的．
2 問題分析
2.1 有關規范規定
設計規范Ⅲ第2.4. 13條、第3.3.21條規定，給水管道、排水管道穿過地下室外墻或地下構筑物的墻壁處，應采取防水措施．2002年實施的驗收規范‘21第3.3.3條對一般性的穿墻作了同樣的規定；第
3.2. 13條提出了管道穿過樓板應設置金屬或塑料套管，硬聚氯乙烯管道工程技術規程口3第4.1.13條對管道穿越樓板的施工提供了幾種處理方法，其中的一種為：管道安裝結束應配合土建，采用C20細石混凝土分2次澆搗密實，在管道周圍筑成厚度不小于20 mm．寬度不小于30 mm的阻水圈．從各種規范中可以看出，對管道穿過樓板沒有特別的要求，防水措施多種多樣，并非一定要設置剛性防水套管．
浙江省建筑標準設計圖集《硬聚氯乙烯管道給水管安裝圖》（99浙S6）、《室內用硬聚氯乙烯排水管安裝圖》(10S-2-86)、《建筑設備設計施工圖集》等都有管道穿樓、屋面的大樣圖，圖示同樣表明，不一定預埋防水套管．
2.2 管周漏水和預防措施
通過工程樓板漏水情況的調查，認為管道周圍漏水有以下3種可能：
(1)管道壁與混凝土的交界
從圖1可看到，套管有一個防水翼環，使得與砼的交界面成為凹凸面，也增加了與砼接觸面積，這可使管子交界面不漏水．由于套管安裝不需樸洞，不存在施工縫，自然就沒有施工縫漏水的可能．所以說剛性防水套管防水處理效果較好．
把防水套管的防水原理直接應用到管子上（如圖2所示），同樣可消除交界面的漏水．現在建筑給排水管大多是塑料制品，粘貼半片PVC-U管是非常容易的事，所需的成本也不到套管的10%．圖3也是一種處理方式，更加簡單，它做了一個高出地面的阻水圈，需要強調的是細石混凝土必須分2次搗成，而且要密實，不然容易漏水．
2.3工程實例
工程施工中，設計變更不可避免，結果不得不鑿洞裝管子．筆者對這些補洞部位進行了跟蹤觀察．施工方案如下：管子安裝完畢后，用水清洗洞口，純水泥槳套槳，細石混凝土(W石：W沙：W水泥=1：1：2)填一半厚度、搗實；間隔2～3 d，用同樣的順序把洞補平，做好澆水保養．一個月后，進行滲漏試驗，樓板蓄水深2～3 cm，維持24 h，觀察無滲漏．投入使用1 a．未發現滲漏．可以確定，不用套管實踐上也是可行的．
3 結論和建議
從上述分析可知，建筑工程中有否預埋剛性防水套管與屋、樓面是否滲漏水并無直接關系．從管道安裝的質量角度說，使用防水套管比較理想，某種程度上還可以彌補一些施工質量上的缺陷；但從經濟角度考慮不可取，這樣會大犬提高建設成本，而這些投入不會增加建筑使用功能．只要施工人員認真負責、嚴格按工序要求操作，完全可以達到與預埋防水套管相同的效果．漏水現象只能是施工質量差的表現，并非不埋套管之過．因此，筆者建議設計人員在防水套管的設置上能區分對待，如穿地下室外墻規范有明確規定的地方，套管不能??；穿屋面管子可以考慮，因為數量較少，防水效果又好；穿樓面管道，數量多，費用高，特別如消防管道、室內雨水管道等所安裝的位置，平時就很少積水，沒有必要設置防水套管．
|

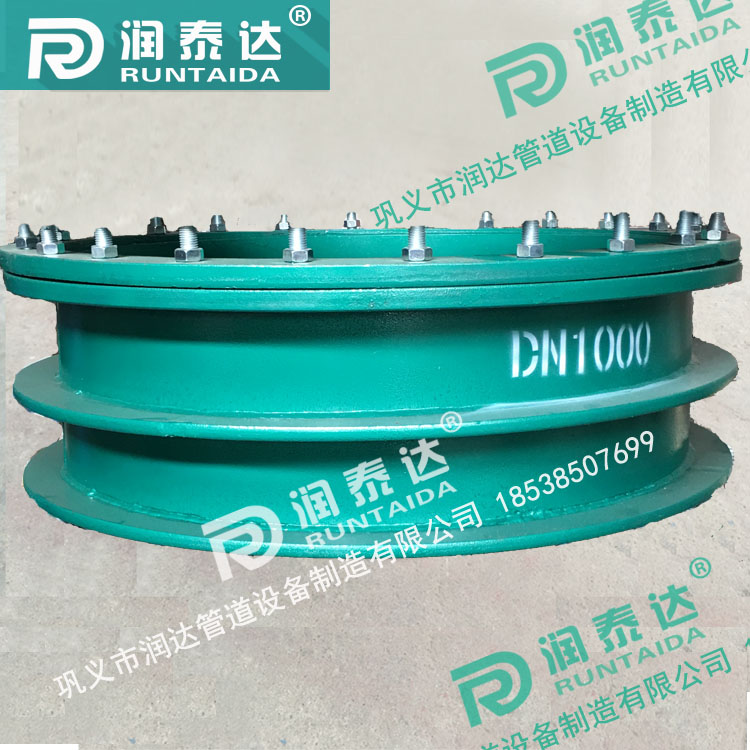

名稱 |
柔性防水套管 |
剛性防水套管 |
|||
|
型號 |
G R T型 |
G T型 |
|||
|
公稱通徑DN |
適應管外徑D1 |
長度（墻厚） |
翼環直徑D6 |
長度(墻厚) |
翼環直徑D4 |
|
50 |
60 |
300 |
177 |
200 |
225 |
|
65 |
73 |
300 |
190 |
200 |
240 |
|
80 |
89 |
300 |
217 |
200 |
251 |
|
100 |
108 |
300 |
236 |
200 |
280 |
|
125 |
133 |
300 |
257 |
200 |
301 |
|
150 |
159 |
300 |
280 |
200 |
324 |
|
200 |
219 |
300 |
350 |
200 |
394 |
|
250 |
273 |
300 |
402 |
200 |
446 |
|
300 |
325 |
300 |
462 |
200 |
498 |
|
350 |
377 |
300 |
511 |
200 |
567 |
|
400 |
426 |
300 |
565 |
200 |
621 |
|
450 |
480 |
300 |
615 |
200 |
671 |
|
500 |
530 |
300 |
672 |
200 |
720 |
|
600 |
630 |
300 |
787 |
200 |
822 |
|
700 |
720 |
300 |
877 |
200 |
911 |
|
800 |
820 |
300 |
987 |
200 |
1011 |
|
900 |
920 |
300 |
1087 |
200 |
1113 |
|
1000 |
1020 |
300 |
1187 |
200 |
1213 |
|
1200 |
1220 |
300 |
1390 |
200 |
1414 |
|
1400 |
1420 |
300 |
1590 |
200 |
1615 |
|
1600 |
1620 |
300 |
1790 |
200 |
1816 |
|
1800 |
1820 |
300 |
1990 |
200 |
2018 |
