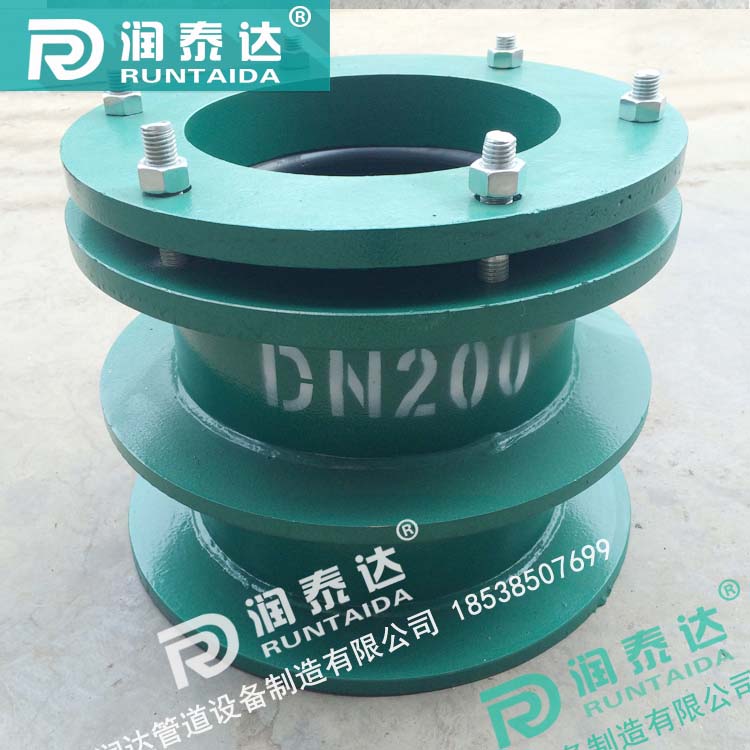

柔性防水套管密封要求有哪些
1、當迎水面為腐蝕性介質時,可采用封堵材料將縫隙封堵,做法見防水套管圖集;柔性防水套管(A型)安裝圖。
2、柔性防水套管填料材料:瀝青麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板。
3、密封膏:聚硫密封膏、聚氨酯密封膏。
4、焊接結構尺寸公差與形位公差按照JB/T5000.3-1998執行。焊接采用手工電弧焊,焊條型號E4303,牌號J422。焊縫坡口得基本形狀于尺寸按照GB985-88執行。
5、當柔性防水套管采用卷制成型時,周長允許偏差為:D2 ≤600,D2>600±0.0035D2。
6、穿墻處混凝土墻壁厚應不小于300,否則應使墻壁一邊加厚或兩邊加厚,加厚部分的直徑至少為D5+200。
7、柔性防水套管套管的重量以L=300計算,如墻厚大于300時,應另行計算。
8、柔性防水套管穿墻處如遇非混凝土墻壁時,應局部改用混凝土墻壁,其澆筑范圍應比翼環直徑(D5)大200,而且必須將套管一次澆筑于內墻。
柔性防水套管分類:國標和非標
國標型防水套管是指完全按照建設部相關的02S404標準圖集選材和生產,對法蘭厚度、翼環厚度、管徑與厚度都有嚴格的要求。
非標則是在外形和大概結構符合標準圖集的情況下,選材時對法蘭厚度、翼環厚度、管徑與厚度認為放寬要求,嚴格來說,這些是不合格的產品,當然,一定程度內的放寬標準不至于影響使用,但過分的放寬標準則回影響到使用性能。
DN |
D1 |
D2 |
D3 |
δ |
b |
k |
重量 |
|
鑄鐵管 |
球鑄鑄鐵管 |
|||||||
75 |
93 |
- |
140 |
250 |
4 |
10 |
4 |
5.33 |
100 |
118 |
118 |
168 |
280 |
4.5 |
10 |
5 |
6.27 |
150 |
169 |
170 |
219 |
330 |
6 |
10 |
6 |
10.06 |
200 |
220 |
220 |
273 |
385 |
8 |
12 |
8 |
15.90 |
250 |
271.6 |
274 |
325 |
435 |
8 |
12 |
8 |
18.68 |
300 |
322.8 |
326 |
377 |
500 |
10 |
14 |
10 |
27.40 |
350 |
374 |
378 |
426 |
550 |
10 |
14 |
1O |
30.98 |
400 |
425.6 |
429 |
480 |
600 |
10 |
14 |
10 |
34.35 |
450 |
476.8 |
- |
530 |
650 |
10 |
14 |
10 |
37.85 |
500 |
528 |
532 |
590 |
730 |
10 |
16 |
10 |
44.54 |
600 |
630.8 |
635 |
690 |
830 |
1O |
16 |
10 |
54.50 |
700 |
733 |
738 |
790 |
930 |
10 |
16 |
10 |
62.19 |
800 |
836 |
842 |
900 |
1040 |
10 |
16 |
10 |
70.65 |
900 |
939 |
945 |
1000 |
1140 |
10 |
16 |
10 |
78.34 |
1000 |
1041 |
1048 |
1100 |
1240 |
10 |
16 |
1O |
104.7 |
1100 |
1144 |
- |
1200 |
1340 |
12 |
20 |
12 |
114.1 |
1200 |
1246 |
1255 |
1310 |
1450 |
12 |
20 |
12 |
