會堂綜合服務基地地下室防水施工工藝
摘要：人民大會堂綜合服務基地地下室防水施工采用了剛性混凝土結構和柔性防水層相結合的防水設計。本文介紹了地下室穿墻套管、防水卷材接茬等節點的防水施工工藝，并對地下室種植頂板采用耐根穿刺防水卷材的施工工藝進行了詳細闡述。
關鍵詞：地下室；穿墻套管；種植頂板；耐根穿刺防水卷材
1 工程概況
人民大會堂綜合服務基地位于河北省燕郊經濟技術開發區潮白河左岸東側、燕順路西側，總建筑面積42.988 8方IT12，由人民大會堂管理局籌資建設，括老年服務公寓、公共服務樓、配套活動站等建筑。該項目計劃分四期進行開發，全部工期預計5年。
2 防水設計
本項目地下防水設防等級為I級，采用鋼筋混凝土結構自防水和柔性防水卷材相結合的防水設計[1】。地下基礎底板柔性防水層采用“3 mm+4 mm”雙層SBS改性瀝青防水卷材的防水設計，見圖1。地下室立墻、車庫頂板柔性防水層采用3 mm厚SBS改性瀝青防水卷材和4 mm厚復合銅胎基耐根穿刺防水卷材的防水設計。
3 地下室細部節點防水施工工藝

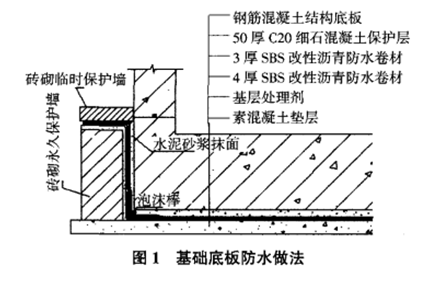

圖1基礎底板防水做法
972ZDJ09JMG.png)
地下室細部節點主要包括后澆帶（800 mm寬）、集水坑、穿墻管（獨立管、管束）等。其中后澆帶有兩種形式，一是高低層之間的臨時沉降縫，二是自基礎底板至地下一層頂板設置、貫通底板和頂板以及墻體。

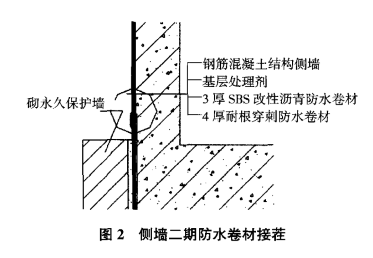

底板部位的卷材與永久性保護墻的接觸部位應空鋪或適當點粘（以適應結構的不均勻沉降），永久性保護墻頂面預留甩茬的卷材上面蓋兩皮磚進行臨時保護，待二期接茬時拆掉臨時保護墻，與外墻卷材進行搭接。側墻二期防水卷材接茬示意見圖2。
根據國家規范GB 50208-2002《地下防水工程質量驗收規范》，底板預留的甩茬卷材與外墻的卷材搭接接茬寬度不小于150mm，為了在接茬部位將安全保險系數提到最大，在最外層卷材接茬部位再增加一蓋口條，蓋口條卷材與大面卷材同材質，同規格，寬120 mm，見圖3。
在地下室外墻部分一般會有眾多的管線進入室內，需要在結構外墻上設置

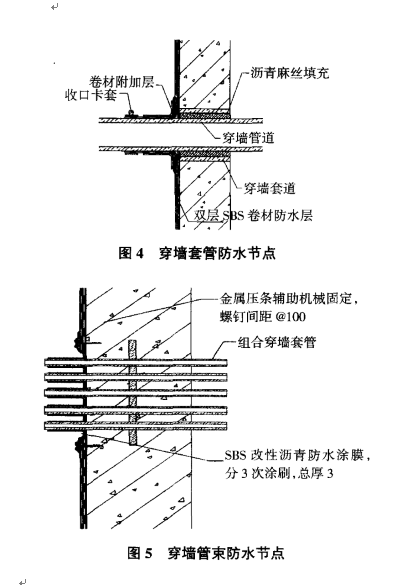

大小不一的穿墻套管，該部位的防水處理直接影響到整體外墻的防水安全性。單獨及有卷材熱熔施工操作空間的穿墻套管管根處卷材附加層的做法，見圖4。
對于地下室外墻有相鄰緊密的穿墻管束，由于管束之間的空間非常狹小，不具備卷材熱熔的施工操作空間，采用輔助機械固定及SBS改性瀝青防水涂料的技術措施來保證此部位的防水質量，見圖5。
4 車庫種植頂板防水施工工藝

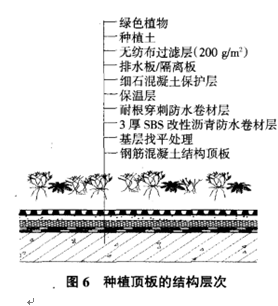

車庫種植頂板部位，防水構造做法見圖6。
4.1耐根穿刺防水卷材簡介
本工程中采用的4 mm厚復合銅胎基耐根穿刺防水卷材（ARC產品）在常規改性瀝青卷材性能的基礎上，具有良好的耐植物根穿透功能，且不影響其正常生長，能長久保持防水功能；同時因?yàn)楦男詾r青中改性劑比例更高，賦予了該產品優異的耐候性、耐腐蝕性、耐霉菌性能，熱熔施工也更容易，粘結強度較高，其主要性能指標見表1。
4.2種植頂板防水施工工藝流程
工藝流程：基層處理→涂刷基層處理劑→卷材附加層→彈線→熱熔鋪貼第1道SBS防水卷材→熱熔焊接搭接縫→驗收第1道SBS防水卷材→彈線鋪貼耐根穿刺防水卷材→熱熔滿粘耐根穿刺卷材→熱熔焊合搭接縫→檢查、驗收→成品保護。
4.3操作要點及技術要求
1)基層處理：將基層清掃干凈，基層應平整、清潔、干燥。
2)涂刷基層處理劑：用長柄滾刷將基層處理劑涂刷在已處理好的基層表面，并且要涂刷均勻、不得漏刷或露底。基層處理劑涂刷完畢，達到干燥程度（一般以不粘手為準）方可進行熱熔施工，以避免失火。
3)細部處理：用專用附加層卷材及標準預制件在兩面轉角、三面陰陽角等部位進行附加增強處理，平立面則平均展開即可。施工工藝是先按細部形狀將卷材剪好，在細部貼一下，視尺寸、形狀合適后，再將卷材的底面用火焰加熱器烘烤，待其底面呈熔融狀態，即可立即粘貼在已涂刷基層處理劑的基層上，要求卷材無空鼓，并壓實鋪牢。
4)彈線：在已處理好并干燥的基層表面，按照所選卷材的寬度，留出搭接縫尺寸(長短邊均為100mm)，并彈好鋪貼卷材昀基準線，鋪貼卷材時即可按此基準線進行施工。
5)大面積鋪貼第1層SBS防水卷材：由下往上推滾卷材進行熔粘鋪貼，將起始端卷材粘牢后，持火焰加熱器對著待鋪的整卷卷材，噴嘴距卷材及基層加熱處0.3~0.5 m施行往復移動烘烤（不得將火焰停留在一處直火燒烤時間過長，否則易產生胎基外露或胎體與改性瀝青基料瞬間分離的現象），加熱應均勻，不得過分加熱或燒穿卷材。烘烤至卷材底面膠層呈現黑色光澤并拌有微泡時（不得出現大量氣泡），及時推滾卷材進行粘鋪，后隨一人施行排氣壓實工序。
6)接縫處理：用噴燈充分烘烤搭接邊上層卷材底面和下層卷材上表面瀝青涂蓋層，必須保證搭接處卷材間的瀝青密實融合，且有熔融瀝青從邊端擠出，形成寬度2 mm的勻質瀝青條。
7)檢查驗收：鋪貼時邊鋪邊檢查，檢查時用螺絲刀檢查接口，發現熔焊不實之處應及時修補，不得留下任何隱患?，F(xiàn)場施工員、質檢員必須跟班檢查，檢查合格后方可進入下一道工序施工，特別要注意平立面交接處、轉角處、陰陽角部位的做法是否正確。地下室頂板與外墻交接處防水做法見圖7。
8)鋪貼耐根穿刺防水卷材：第1層卷材檢查合格后再?gòu)椌€放樣，然后鋪貼耐根穿刺卷材，操作方法同鋪貼第1層SBS改性瀝青院水卷材，但必須注意上下層卷材不得相互垂直鋪貼且上下兩層卷材的接縫應錯開。待自檢合格后報請監理及建設方按照GB50208-2002《地下防水工程質量驗收規范》進行驗收，驗收合格后及時進行保護層的施工。

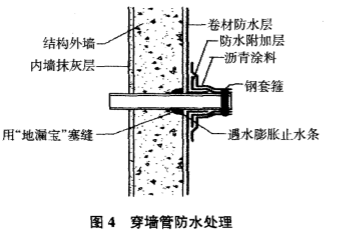

本身未做超前止水處理，所以該類穿墻管道很容易滲漏，本工程防水處理見圖4。
5本項目施工體會
地下工程的滲漏大多集中出現在細部節點處，如變形縫、穿墻管件、后澆帶、樁頭等一些防水薄弱的部位。這些細部節點防水處理的好壞將直接影響整個項
目的防水質量。
本工程在地下防水設計中除了結構自防水外，選用了防水卷材作為主要防水材料。防水卷材與防水涂料相比較，有著拉伸強度高、厚度均勻、質量穩定等優
點，并直接受國家生產許可掌控。SBS改性瀝青防水卷材，具有工法成熟、應用范圍廣等特點，深受業內青睞。一般來說，只要卷材之間的搭接處理良好就能保證防水工程的質量，但是實際施工中仍須重視其他防水簿弱部位，否則會功虧一簣。
1)對細部節點的處理，卷材不如涂料操作簡便和靈活，需由熟練的操作工精心施工。
2)采用滿粘法施工防水卷材，若基層不平整或操作不當，卷材無法與防水基層1000-/0粘結，那么一旦防水卷材遭到破壞，在卷材與混凝土結構防水基層之間很容易竄水，給后期維修帶來很大麻煩。
3)聚乙烯丙綸防水卷材必須采用一次成型工藝，如成型不好或由其他原因造成分層，在胎體與無紡布之間直接形成空隙，易出現竄水現象，導致防水失效。
采用聚乙烯丙綸防水卷材必須配合大于1.3 mm厚的粘結料共同組成復合防水體系，才能推薦應用于各類防水工程，這必然會增加施工應用的復雜性，需引起重視。
6結語
南京南站自2011年6月28日試運營至今，本工程項目所涉及的范圍內未出現任何滲水、漏水現象。通過本工程的實施，防水工程獲得成功，也為明挖法深基坑、異形樁基礎、高地下水位、高水壓力下的防水施工技術積累了寶貴的經驗。
